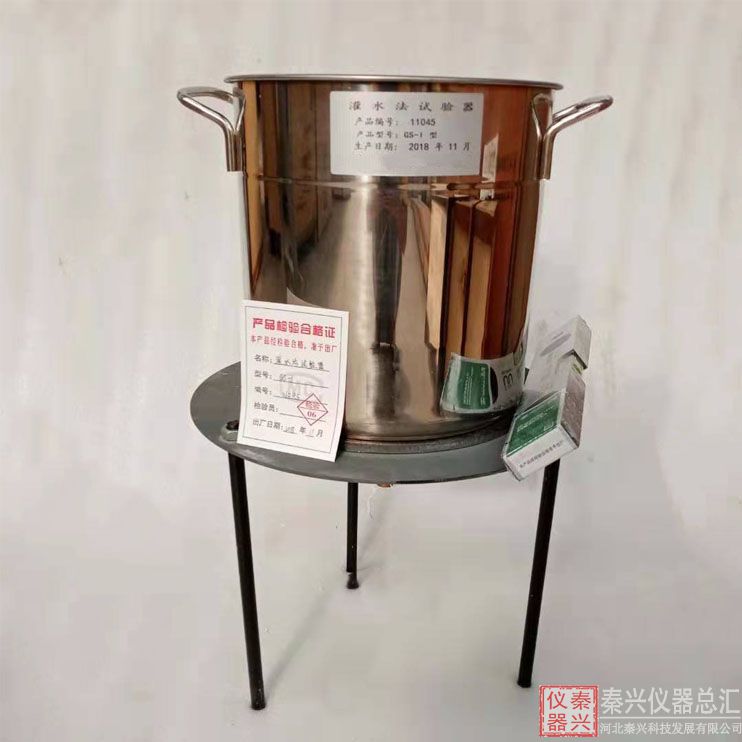

GS-1型灌水法試驗器儀器設備:

1、座板:座板為中部開有圓孔，外沿呈方形或圓形的鐵板，圓孔處設有環套。套孔的直徑力土 中所含***大石塊粒徑的

      3倍，環套的高度為其粒徑的5%。

2、海膜:聚乙烯塑料薄膜。

3、儲水筒:直徑應均國，并附有刻度。

4、合稱:稱量50kg,感量5g:

5、其他:鐵鎬、鐵鏟、水準儀等。

灌水法試驗儀使用方法:
       根據試樣***大粒徑宜拓表確定試坑尺寸。試坑尺寸按確定的試坑直徑劃出坑口輪廓線。將測點處的地表整平，地表

的浮土、石塊、雜物等應予清除，坑回不平處用砂鋪整。用水準儀檢查地表是否水平。在整平后的地表，將座板同定。

將聚乙烯塑料膜沿環套內壁及地表緊貼鋪好。記錄儲水筒初始水位高度，擰開儲水筒的注水開關，從環套上方將水緩

緩注入，至剛滿不外溢為止。記錄儲水筒水位高度，計算座板部分的體積。在保持座板原固定狀態下，將薄膜盛裝的

水排至對該試驗不產生影響的場所，然后將薄膜揭離底板。在輪廓線內下挖至要求深度，將落于坑內的試樣裝入盛上
容器內，并測定含水量。

用挖掘工具沿座板上的孔挖試坑，為了使坑壁與塑料薄膜易于緊貼，對坑單需加以整修。將程料薄膜沿坑底、坑壁緊密

相貼地鋪好。在往薄膜形成的袋內注水時，牽住薄膜的某部位，一 邊拉、松，一邊注水，以使薄膜與坑強間的空氣得以

排出，從而提高薄膜與坑壁的密貼程度。記錄候水筒內初始水位高度，擰開儲水筒的注水開關，將水緩緩注入。
