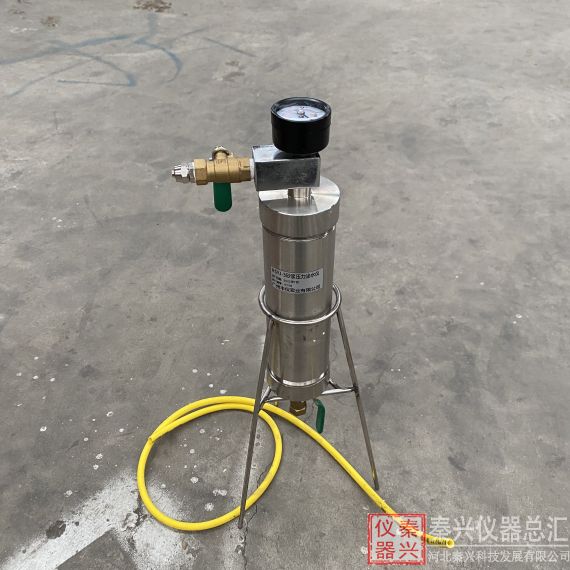

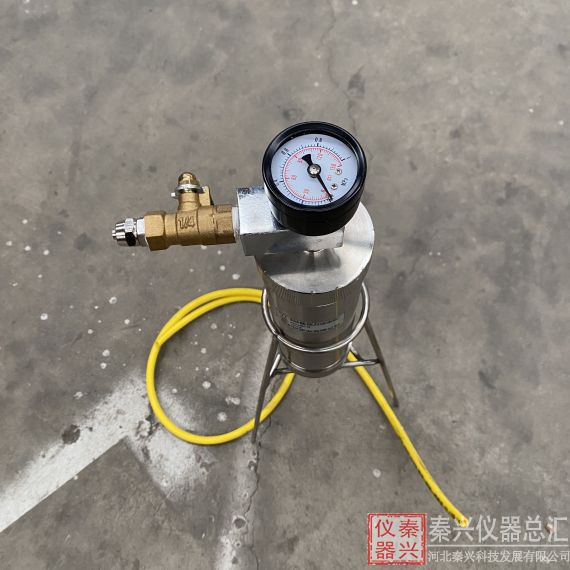

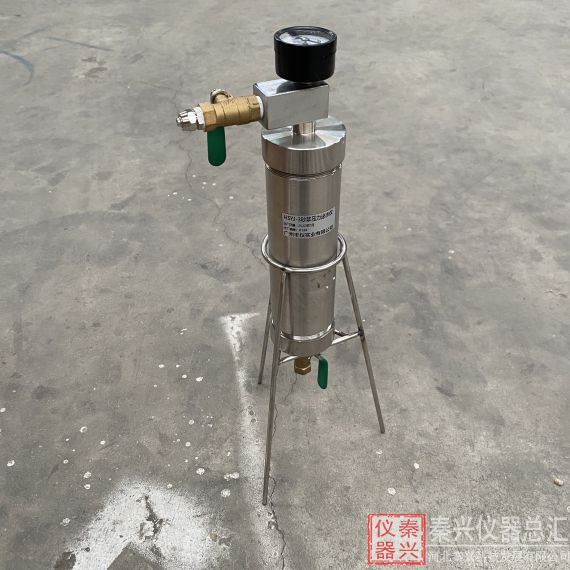

1、砂漿壓力泌水儀儀器簡介:
該儀器符合《JTG3420-2020》規范要求。壓力泌水容器為內徑50mm,容積400m1的鋼制圓筒,需要進行壓力實驗。泌水部分如下圖所示。
2、砂漿壓力泌水儀自備設備
量簡:容積10m1分度值為0.2ml。
壓縮空氣供給系統:空氣壓縮機(含儲氣瓶)、氣壓控制閥、氣壓表、氣管連線組成。氣壓表的***大讀數不小于1.0Mpa,***小刻度值為002Mpa。
張縮寶代
002
50
一漿體試樣
橡膠密封圈008mm絲網
容器示意圖(尺寸單位:mm)
3、砂漿壓力泌水儀試驗方法
查看頂蓋與底座內是否有密封圈并擰緊各螺絲后檢查容器是否漏氣將攪拌均勻的漿液在自加水開始的7min內倒入容積為400m1的壓力容器過濾漏斗中。倒入漿液體積為200m1安裝并旋緊上端蓋子,靜置10min,上端連接壓縮空氣,開啟壓縮空氣閥,迅速加壓至試驗壓力。保持試驗壓力5min后,關閉壓縮空氣閥卸壓,使漏斗下部泌水管中的泌水全部流出,記錄泌水體積,**至0.2ml。
壓力泌水率按下式計算:
壓力泌水率=泌水量/200m1X100%
