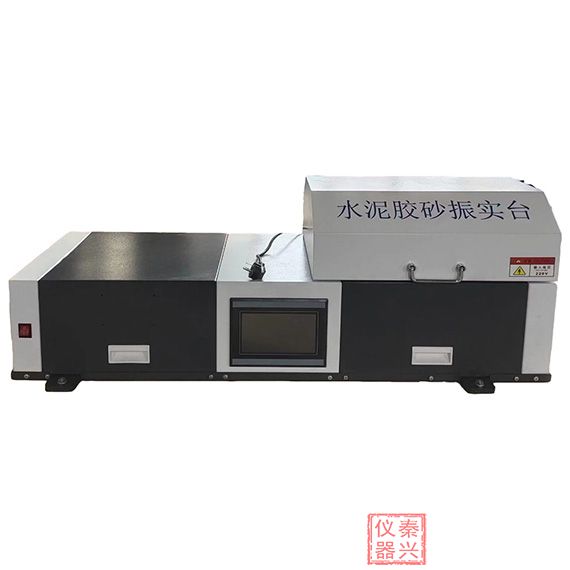

水泥膠砂振實臺是為我國水泥膠砂強度檢驗方法等同采用 ISO679 國際標準而設計。該儀器符合 JC/T 682,GB/T17671,ISO679《水泥膠砂試體成型振實臺》標準要求,用于水泥強度檢驗的專用設備。
1、臺盤(包括臂桿、試模壓框等)的總質量 13.75 ㎏±0.25 ㎏
2、振動部分總重量 20kg±0.5kg
3、振幅(落距) 15mm±0.3mm
4、振動 60 次的時間 60 秒±2 秒
5、臺盤中心至臂桿軸中心距 800mm
6、電機轉速 60 轉/分
7、電機功率 90W
8、電源 AC220V 50Hz
9、外形尺寸(長×寬×高) (124×52×80)cm
10、凈重 ≈90 ㎏
該設備主要由臂桿,前后機架,臺面,電機,接近開關及程控系統組成,見圖二。工作時由電機帶動凸輪轉動,使振動部件上升運動,升到定值后落下,而產生的振動使水泥膠砂在力的作用下振實,該儀器采用液晶觸摸屏控制,60 次后自動停止。
