TM-ll型 混凝土彈性模量測定儀結構及操作程序

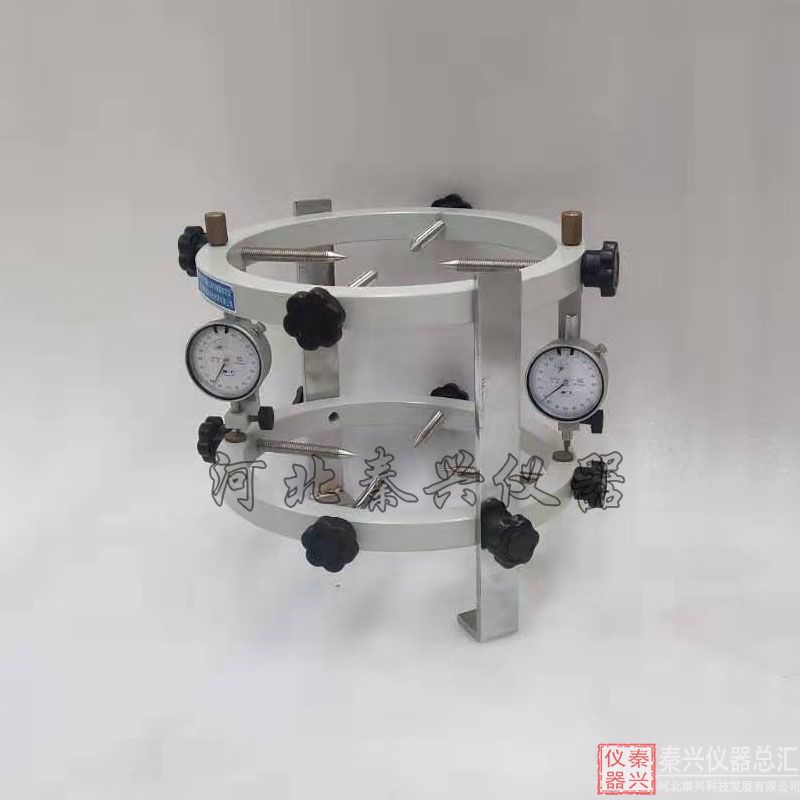

本測定儀由上下環接觸桿千分表和固定螺釘組成。(參見附圖) 試驗i，將彈性模量測定儀放置于平整位置，旋出上、 下固定螺釘，
將養護好的混凝土試件放入測試環中，旋緊上、下固定螺釘，裝上千分表，松開固定板，取下固定板，測定儀己在試件上固定。
經測定儀與試件一同放置在壓力試驗機的下壓板上，試件的上中心與壓力試驗機的上壓板的中心對準，千分表調整到零位置。


開動壓力試驗機，當上壓板與試件接近時，調整球座，使試件與上壓板接觸均衡。加荷全基準應力為0.5MPa并以0.6MPas的速
度連續而均勻的加壓到PA (即使試件預期破壞荷載值的40%)，然后以同樣的速度卸荷至零，如此反復做三次試驗。在預壓時，
觀察壓力機、千分表是否正常。試件兩側千分表變形之差，不得大于變形平均值的15%， 更不能正負異常，當采用100X100藏面
試件時，其兩側變形之差，不得大于變形平均值的20%，否則用硬木敞擊球座調整，或調整試件的位置。

用上述速度進行第四次加荷，先至載荷P0 (約0.5MPa) ，保持30秒， 分別讀取兩側千分表△0，然后加荷至PA，保持30秒，分別
讀兩側千分表A A,分別計算兩側的變形增量△A-△0,并算出平均值， 設為讀取△A后即以同樣的速度卸荷至P0,保持約30秒，分別讀
取兩側千分表讀數△0。同上步驟五次加荷求出△5。△5與△4之差應大于.0002 (L= 150mm)，否則，應重復上述步驟，直至兩次相
鄰的加荷變形值之差符合要求，以***后一次變形值△n為準。 然后卸下干分表，以同樣的速度繼續加荷至試件破壞，記下循環軸心
抗壓強度Ra


試驗結果計算公式
Ec=PA-POxOn
式中Ec--混凝 土抗壓彈性模量(MPa)
PA-一終載荷(N)
P0--初載荷(N)
On--第五次或***后次加荷， 試件兩側在PA及P0作用 下變形差平均值(mm)
L---標距(mm)
A--試件的斷面積(mm)
以三塊試件試驗結果的算術平均值為測定值。若任一軸心抗壓強度 與抗壓強度平均值之差超過平均值20%,則Ec按另兩塊試件結果
的算術平均值計算，若兩塊試件結果超出規定，試驗無效。結果**至100MPae

注意事項
試驗時要輪拿輕放，特別在運輸時，避免碰撞，以免影響測試精度。
