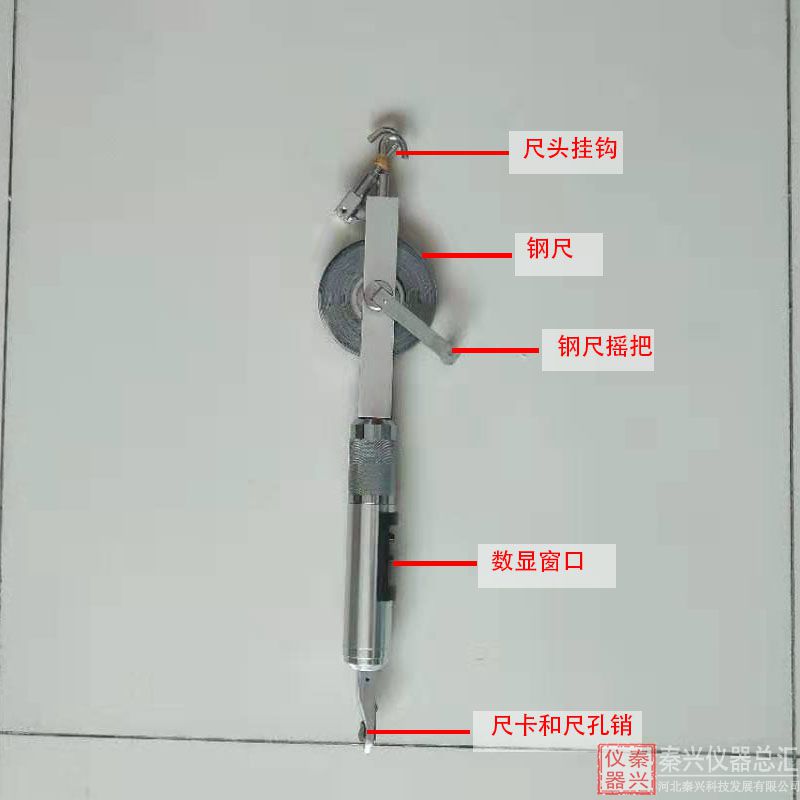

SS20A系列收斂計的結構
1、連接轉向：連接轉向是由微軸實現的，可實現空間的任意方向轉動。

2、測力彈簧：用來標定鋼尺張力，從而提高讀數的精度。

3、測距裝置：測距是由鋼尺與微測千分尺組成。

使用說明方法：
1、懸掛儀器及調整鋼尺張力

      測量前先估計兩側點的大致距離，將鋼尺固定在所需長度上（拉出鋼尺將固定位孔固定在定位銷內），將螺旋千分尺旋到對

      大數位置上（25mm）將儀器兩軸孔分別掛于事先設好的圓柱測點上，一只手托住儀器另一只手旋進螺旋千分尺，直至內導

      桿上的刻度線與向套上的刻度線重合時，即可讀數。

2、讀數

      定位銷處的鋼尺讀數稱為長度首數，螺旋千分尺讀數為尾數。

3、收斂值及收斂速度的計算

      收斂值為兩側點在某一時間內的距離的變化量。

4、溫度校正計算

      機械式收斂計均有溫度誤差，所以每次測出的讀數還應應加上溫度修正值。
