坍落度是指堆好的試驗料因自重自行坍落得高度差，拌合料的坍落度主要容重和屈服剪切應力所決定。在施工中，坍落
度的變化對于反映原料配比，特別是用水量變化比較敏感，在質量定上被認為是有效的。但塌落度并不是拌合料作業性的滿意
指標。因為坍落度試驗只對水泥漿含量高的拌合料才比較敏感。對于稍微干硬的拌合料，則坍落度為零，對缺少粘結性的拌合
料。試驗時可能發生沿一斜面下滑的變形甚至崩潰。這些都測不出不同作業性拌合料的變化、坍落度試驗又是比較粗略的，有
一定的測量誤差。
 坍落度實驗方法：
       1、先用濕布抹濕坍落度筒，鐵鍬、拌合板等用具。

       2、按配合比稱量材料：先稱取水泥和砂并倒在拌合板上攪拌均勻，在稱出石子一起攪拌。將料堆得中心扒開，倒入所需水
             的一半，仔細拌合均勻后，在倒入剩余的水，繼續拌合至均勻。拌合時間大約4--5min。

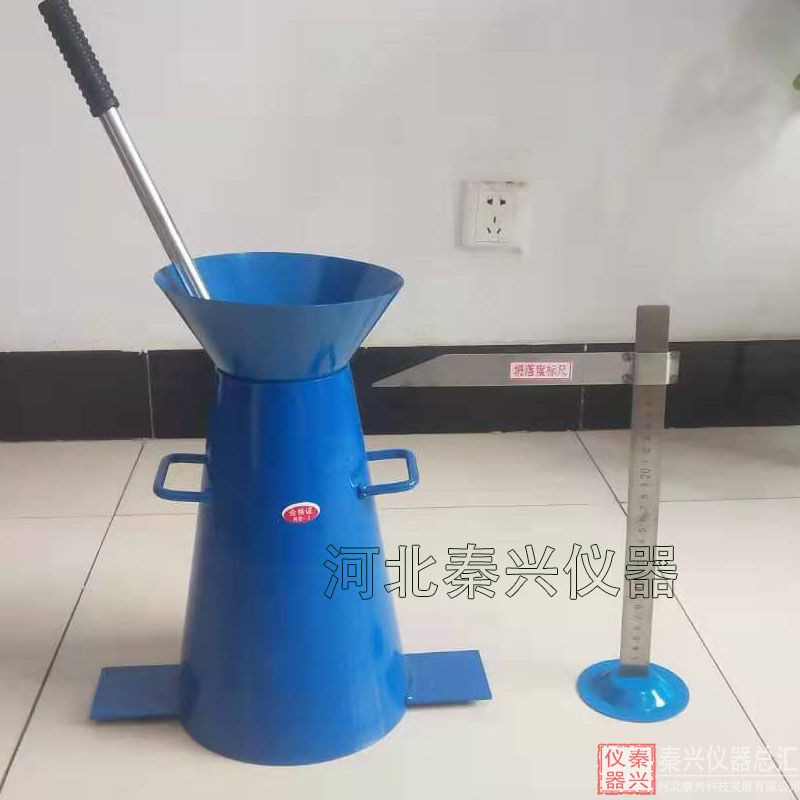

       3、將坍落度筒放于不吸水的剛性平板上，漏斗放在坍落度筒上，腳踩踏板，拌合物分三層注入筒內、每層裝填的高度約占
             筒高的三分之一。每層用搗棒沿螺旋線由邊緣至中心插搗25次，要求***底層 插搗至底部，其他兩層插搗至下層20--30m
             m。

       4、裝填結束后，用鏝刀刮去多余的拌合物，并抹平筒口，清楚底周圍的混凝土。立即提起坍落度筒口，操作過程在5--10s
             內完成，且防止提筒時對裝填的混凝土產生橫向扭力作用。

       5、將坍落度筒放在拌合物一旁，筒頂平放一個朝向拌合物的直尺，用鋼尺量出直尺的底面到試樣頂點 的垂直距離，該距離
             定義為混凝土拌合物的坍落度值，以mm為單位。結果**至5mm。以同一次拌合的混凝土測得的兩次坍落度的平均值
             作為實驗結果，如果兩次結果相差20mm以上則需做第三次，而第三次結果與前兩次結果相差20mm以上，則整個試驗重
             做。

        6、通過采用側向敲擊，進一步觀察混凝土坍落體的下沉變化。如混凝土拌合物在敲擊下漸漸下沉，表示粘聚性較好;如拌合
              物突然折斷坍，或有石子離析現象，則表示粘聚性較差。

        7、另一方面查看拌合物均勻程度和水泥漿含納狀況，判斷混凝土的保水性。如整個試驗過程中有少量水 泥漿從底部析出或
             從拌合物表面泌出，則表示混凝土拌合物的保水性良好;如果有較多的水泥漿從底部析出或從拌合物表面泌出，并引起拌
             合物的集料外露，則說明混凝土保水性不好。
