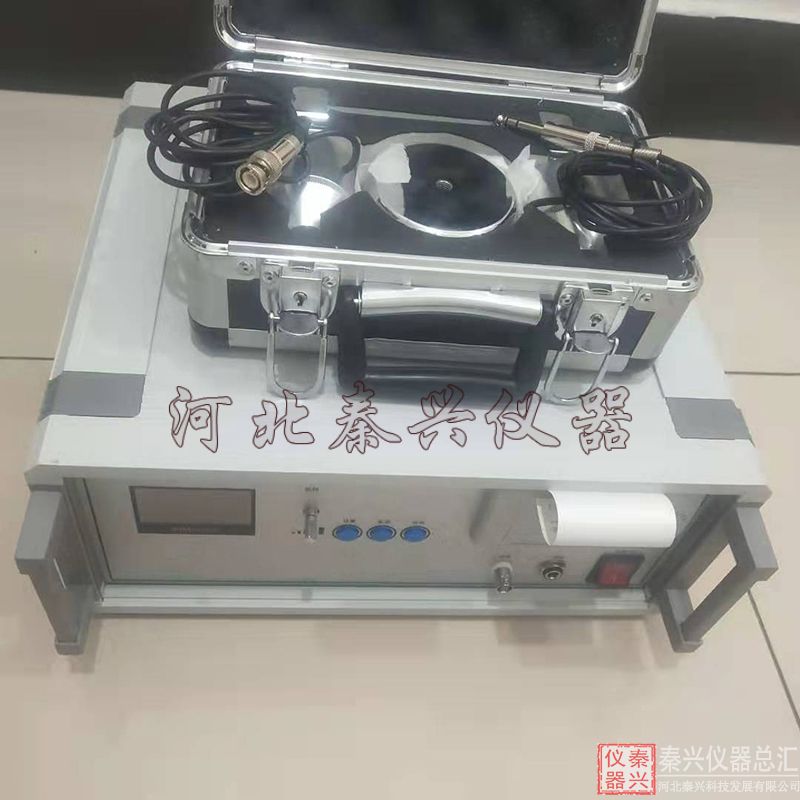

DT-20型動彈儀
DT-20型動彈儀工作原理
自動測量狀態:
單片機自動輸出組有規律變化的數字量到頻率控制器中，頻率控制器將這組數字量變?yōu)橄鄳?yīng)的頻率，經過濾波后產生規律變化的正弦波。經過功率放大器放大后送給發射探頭，此時發射探頭產生不同頻率的聲響同時震動。將探頭輕輕的抵觸到試件上迫使試件進行機械振動。當發射頻率與試件的固有頻率相同時將發生共振，此時，試件的振動幅度將產生極值，通過接收傳感器探頭可以測量到該極值。測量到的幅值大小同時在液晶屏幕上用條狀幅值的長短顯示出來。接收傳感器將機械振動轉變成微弱的電信號，經過接收放大器放大后傳送給單片機上的AD采集口，從而判斷出峰值時所對應的頻率，此頻率即為諧振頻率。再根據所測***出的諧振頻率自動計算出試件的彈性模量。
DT-20型動彈儀主要技術指標
1、頻率測量范圍: 100~50000Hz
2、測量誤差:動彈性模量相對誤差不超過±1.0%      重復性誤差不超過0.5%
3、頻率靈敏度: 1Hz2
4、輸出功率: 0~ 15W
5、輸出方式:
(1)液晶顯示測量數據及計算結果
(2)打印機打印輸出測量數據及計算結果
(3) 與計算機通訊配有專用分析軟件(選配)
6、測試環境: 溫度: 0~40C        相對濕度: <90%
7、DT-20型動彈儀工作時間:可以連續工作12小時
8、DT-20型動彈儀電源: AC220V士±10% 50Hz 60W
