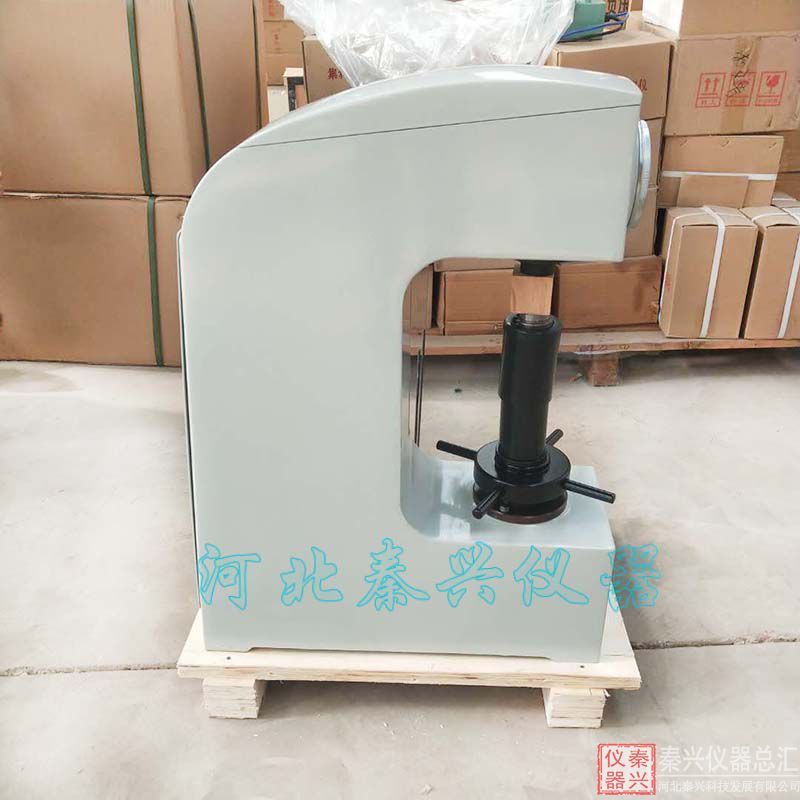

洛氏硬度計 HR-150型主要技術參數
      1.初試驗力：98.07N（10kgf）
      2.總試驗力：588.4N（602kgf）980.7N（100kgf）1471KN（150kgf）
      3.指示器刻度：C：0~100
                             B：30~130
      4.壓痕中心至機壁***大距離：130mm
      5.試件***大高度：170mm
      6.硬度計外形尺寸457x240x629mm
      7.硬度計凈重：75kg

洛氏硬度計 HR-150型安裝
      1.打開包裝后，卸下機體底部4只緊固螺栓。
      2.硬度計應安裝在室溫10~35℃，無腐蝕性介質，無振動，濕度不大于70％的環境中，硬度計應安裝在穩固的，并能供絲杠升降的工作臺上。

洛氏硬度計 HR-150型試樣
      1.試樣在制備過程中，應盡量避免由于受熱，冷加工等對試樣表面硬度的影響。
      2.試樣的試驗表面應是平面，不應有氧化皮及其他污物，表面粗糙度Ra一般不大于0.80μm
      3.試樣或試樣層厚度應不大于壓痕深度的10倍。試驗后試樣背面不得有肉眼可見的變形痕跡。

洛氏硬度計 HR-150型試驗注意事項
      1.試驗一般在10~35℃室溫進行，對精度要求較高的試驗，室溫度控制在23±5℃
      2.試樣的試驗面，支撐面，試臺表面和壓頭表面應清潔。試樣應穩固地放置在試驗臺上，以保證在試驗過程中不產生位移及變形。
      3.在任何情況下，不允許壓頭與試臺碰觸，試樣支撐面和試臺工作面上不得有壓痕。
      4.試驗時，必須保證試驗力方向與試樣表面垂直。
      5.在試驗過程中，硬度計及試樣不應受到沖擊和振動。
      6.施加初試驗力時，大指針不能超過±5HR，否則應下降試臺卸除初試驗力，選擇另一位置重新試驗。
      7.大指針在±5HR內，應轉動指示表外殼，使大指針與BC中線重合，不允許升降工作臺對零。
      8.總試驗力保持時間推薦如下：
         對施加主試驗力，不隨時間繼續變形的試樣，保持時間為1~3S
         對施加主試驗力后，隨時間緩慢變形的試樣，保持時間為6~8S
         對施加主試驗力后，隨時間明顯變形的試樣，保持時間為20~25S
      9.倆相鄰壓痕中心間距離至少應為壓痕直徑的4倍，但不得小于2mm。任一壓痕中心距試樣邊緣距離至少應為壓痕直徑的2.5倍，但不得小于1mm。
