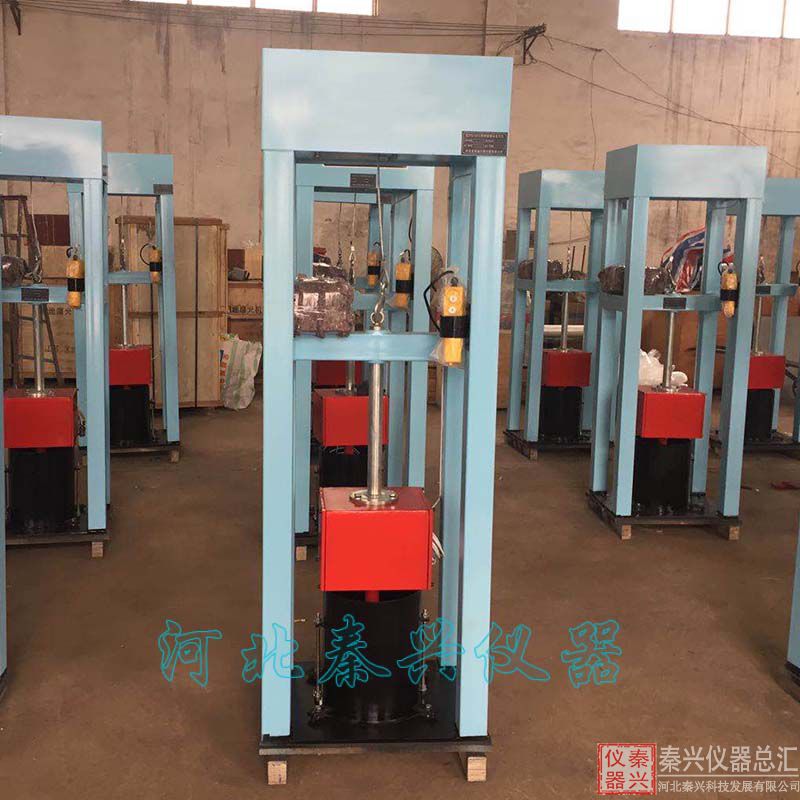

表面振動壓實儀技術指標:

1、電源電壓: 380V、 220V

2、升降功率: 370W

3、振動功率: 750W

4、振動頻率:47.5HZ-50HZ

5、激振力:10-80KN

6、試驗時間:數量099秒任意設定

7、夯板作用在試樣表面靜壓力: 18Kpa

8、試簡規格:鐵制大簡一個內徑。280mm鐵質小簡一個內徑: 152mm。振動夯板在試樣表面做垂直振動壓實被自上面下傳播，顆粒菱角剪裁破碎后，顆粒位稱準條件下的穩定位置，從而土體得到壓實。主要置重新排列，移動到相應于土工試驗規格(包括堆石料)的***大干密度。用于測定無粘性自由排水相粒土和巨檢土。

表面振動壓實儀工作原理

振動夯板在試樣表面做垂直振動壓實被自上而下傳播，顆粒菱角剪裁破碎后，顆粒位置重新排列，移動到相應于土工試驗規格標準條件下的穩定位置，從而土體得到壓實。

表面振動壓實儀實驗步驟

1、安裝合適的試筒壓緊試筒取適量的土樣，用規定的工具裝入試體，大致刮平試樣表面。

2、確認三相線電源連接良好，控制器面板上電源指示燈是亮的。

3、按動控制器上“上升”、“停止”、“下降”按鍵，振動電機及配重各部件運動自如。

4、當按上升開關，振動器反而下降或按下降開關，振動器反而上升時，應倒電源線。否則上下行程開關都不起作用，容易損壞機器。

5、按一下“下降”按鍵，大滑套帶動震動板和夯板下降，當夯板接觸到松散的土樣時，大滑套會繼續下降，下降到大滑套下端面，距振動板突緣15-25mm時按一下“停止”按鍵，大滑套停止下降。

6、設定控制器上定時器，設定時間為6分鐘，（即黑色拔動開關處于中間位置，指盤數字為060）。

7、按下“振動”開關，振動開始振動，定時器顯示振動時間，到6分鐘后動板自動停止。

8、按下“上升”按鍵，套帶動振動板，夯板上升，上升到限位塊上端面便速箱下面15-25mm,按一下“停止”按鍵，大滑板停止上升。

9、按照試驗規程加第二次土樣，重復以上操作步驟二次，一個試樣就算振動擊實完畢。

10、卸下試驗筒，用一平直鋼尺，置于試筒直徑位置，按規程量測數據再稱重。

11、數據整理計算。

表面振動壓實儀使用需注意事項

1, 本機安裝時,***好澆注混凝土基礎上,以求機器工作穩定,在混凝土基位上 墊 8-10mm 橡膠板,以減輕振動.

2, 在滑動部分及有黃油咀部位定加潤滑油脂. 每次操作試驗前應清除立柱外表面灰塵,應加注機械油
