JDC-2便攜式建筑電子測溫儀概述

JDC-2型便攜式建筑電子測溫儀是根據我國建筑行業施工特點和有關技術規范研制的**化測溫儀器,可直 觀、準確、快捷地數字顯示被測溫度,可靠性好、使用范圍廣、寬溫操作環境、體積小重量輕、操作簡單、攜帶方便、適合工地及野外作業;主要用于建筑、建材、水利、電力、冶金、石化、港口、道橋、市政等基本建設工程。

JDC-2便攜式建筑電子測溫儀適用范圍

JDC-2便攜式建筑電子測溫儀適用于各類建筑工程的現場施工測溫,與測溫探頭配合可測材料和熟料溫度，如:氣體、液體、流體、拌合物和顆粒狀材料;與預埋式測溫線配合可測冬期施工混凝土和大體積混凝土內部溫度。

JDC-2便攜式建筑電子測溫儀儀器的構成和功能

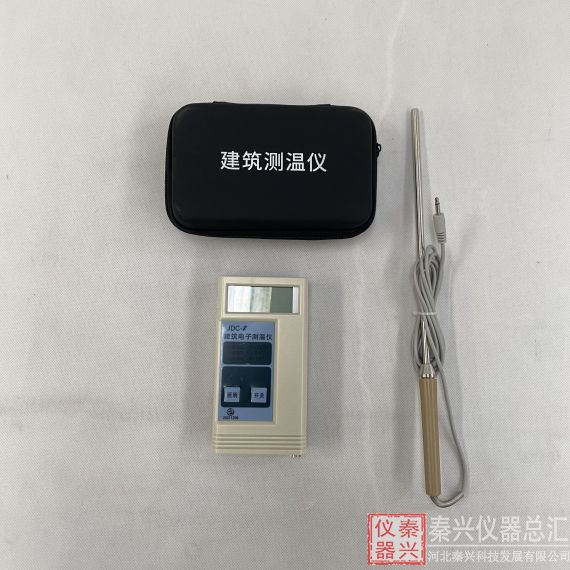

主機可分別與測溫探頭或測溫線連接構成測溫系統，可根據現場需要和測溫點數量靈活配置。(見示意圖1)1、主機 主機,為便攜式儀表，設有電源開關、照明開關、插座和液晶顯示屏,可數字顯示被測溫度值,并 有夜間測溫讀數照明功能。為防塵防潮防磕碰，采用密封性能良好的薄膜輕觸開關和背帶式儀器套，也可打開主機后面的支架，置于桌面上使用。

2、測溫探頭 測溫探頭由插頭、導線、手柄和外徑為(p6mmX200mm的金屬管制成,管內前端封裝溫度傳感器，適宜測量材料和熟料溫度。

3、測溫線 預埋式測溫線由插頭、導線和溫度傳感器制成,適宜測量混凝土內部溫度,每支測溫線可測一點溫度，在施工中可任意布置測溫點。為便于分層測溫,每支測溫線的插頭都貼有相應長度規 格的標簽。

JDC-2便攜式建筑電子測溫儀主要技術指標

1、測溫范圍:-30℃~+130℃

2、測溫誤差:≤0.5℃(與測溫探頭配合);≤1.0°C(與測溫線配合)

3、分辨率:0.1℃4、操作環境溫度:-20℃~+50℃

5、顯示方式:三位半寬溫型液晶顯示屏

6、電源，9V積層電池一

7、重量:200g

8、主機 體積:135mmX72mmX32mm

JDC-2便攜式建筑電子測溫儀使用方法

1、用主機與測溫探頭測量材料溫度將測溫探頭的插頭插入主機插座,按下電源開關,將測溫探頭金 屬桿插入被測物中，插入深度不少于其長度的1/2，兩分鐘左右在主機上讀取溫度數據。在測量拌合物 溫度時,為避免測溫探頭與拌合物中的硬物過度撞擊而影響使用壽命,可先用金屬棍在拌合物中預留孔,再將測溫探頭插入孔中測溫。每次用后應將測溫探頭擦拭干凈。

2、用主機與測溫線測量大體積混凝土溫度 施工測溫方案確定后,根據測溫點數量和深度選用長度規格合適的測溫線，例如:實際測溫點深 0.2m~0.3m，可選用規格為0,5m的測溫線;實際測溫點深 2.5m ~2.8m，可選用規格為3m的測溫線,以次類推。預埋時可用鋼筋等桿件作支承物,將測溫線按照縱向測溫點距離綁在支承物上，溫度傳感器與支承物之間應做隔熱處理。在澆筑混凝土時,將綁好測溫線的支承物植入混凝土中溫度傳感器處于測溫點位置,插頭留在混凝土外面并用塑料袋罩好,避免潮濕,保持清潔。為便于操作,留在外面的導線長度應大于20cm。測溫時，按下主機電源開關,將測溫線插頭插入主機插座中，主機顯示屏上即可顯示相應測溫點的溫度。

3、用主機與測溫線測量冬期施工混凝土溫度 在澆筑混凝土時,按冬期施工測溫方案預留測溫孔，在每個孔內放置一支測溫線，測溫線的插頭留在孔外并用塑料袋罩好,避免潮濕,保持清潔。測溫時,按下主機電源開關將測溫線插頭插入主機插座中，主機顯示屏上即可顯示相應測溫點的溫度。每階段測溫結束后將測溫線收存好以備下次再用。也可將測溫線埋入混凝土中一次性使用，具體作法見使用方法“2"4、夜間測溫讀數照明功能的使用 在夜間或黑暗環境下使用時,按下主機照明開關,液晶顯示屏可發出淡綠色的背景光，使讀數清晰醒目。

JDC-2便攜式建筑電子測溫儀電池的更換

當主機顯示屏左上角出現電池符號或不能正常開機時，一般為電池電壓不足所致，需換新電池。方法如下:將主機后面的電池倉蓋向下推動，打開電池倉將舊電池取出，扣好新電池，然后將電池倉蓋恢復原位置。

JDC-2便攜式建筑電子測溫儀注意事項

主機未接測溫探頭或測溫線時顯示屏上顯示“-1”為準備工作狀態。

在操作中不可用力過猛，插頭插入或拔出主機插座時，應持穩插頭

插頭和主機插座應避免潮濕，保持清潔。如不慎進水受潮,請擦凈晾干后再使用，以免測溫結果失準儀器使用完畢應及時關機，長期不用時應將電池取出以免損壞儀器。不要自行打開主機后蓋，需要檢修或校準時，請送回生產廠或代理處

5.

附件八、

1、使用說明書 1 份

2、產品檢驗合格證 1 份

3、儀器套1件4、電池 1枚九、選購件 1.測溫探頭 2.測溫線規格:0.5m1m、1.5m、2m、2.5m、3m、3.5m、4m、4.5m.
