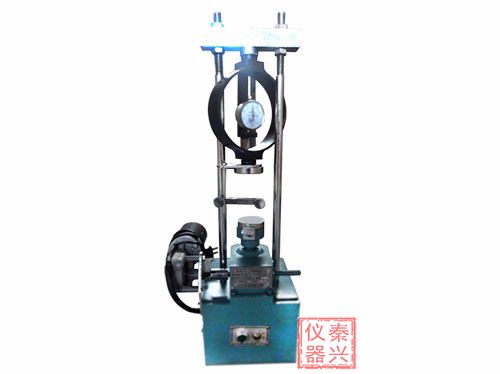

電動石灰土無側限壓力儀介紹:

     本儀器底座、頂重器、承載板、測力環、百分表等組成。

1、底座:儀器的基座，與立柱和橫梁等零件組成框架。

2、頂重器:試驗時的加荷裝置。

3、承載板:.上承載板置于下承載板之上。

4、測力環: 5KN,用以測定試件所承受的壓力，即抗壓強度。

5、百分表(另購) :裝在測力環中部，表的觸頭與測力環內圓下部接觸

電動石灰土無側限壓力儀注意事項:

1、使用后，應將儀器擦拭干凈，涂以薄層油脂，以防生銹。

2、勛環在出廠時附有應力---應變曲線表，使用時應定期(一年)校驗。

3、儀器上的百分表，本廠-律不附，由用戶單位自行配置。

石灰土無側限壓力儀試驗方法

        1、制作試件:把石灰土配置后，用小型吉實儀或其它方法制取試件，試件尺寸為φ50X50+90.5-1mm,
             體積為100Cm+0.2Cm為鑒 定灰土質量,符合實際情況，灰土試件應在飽和狀態下試驗其抗壓強度
             較為合理。

        2、調整儀器:將承載板調至***下端，上或 下移動橫梁，是上承載板與量力環底部的平板之間的間隙在
              52mm左右，(出廠時已調好)在調整百分表，使表的指針對準零。

        3、將灰土飽和試件置于承載板中心，轉動手柄使承載板上升，試件緩緩于量力環底部密合，手柄搖
              動速度一般為15次、 分左右。 -面搖動手柄，此時壓力不斷增加，一面注視百分表讀數，直至試
              件破壞，記下試件破壞時的百分表的***大讀數。

        4、倒搖手柄，使承載板恢復原位，取下試件，將上下承載板擦凈,
電動石灰土無側限壓力儀使用說明

         1、試驗前將原狀士按天然層次放在桌上，用削土刀切削成稍大于試樣直徑及高度的土柱毛坯，放入
               切土盤的上下釘盤之間土刀沿側板由上往下細心切削成所需直徑和規定高度，兩端要削平整，
               并與側面垂直，上下均勻, 然后稱重。

         2、將試樣兩端及側面涂以一薄層凡士林，置于加壓板中心。

         3、轉動搖把使試樣與加壓板剛好接觸，停止轉動搖把，將量力環的量表與測土樣變形量表調至零點,
               然后按動上升鍵，每分鐘加壓 板推進2.4m，直至土樣破損。

         4、讀出量力環上百分表上讀數，計算出軸向壓力(對照應力一應變曲線使用)。

         5、若試驗進行到量力環中百分表指針不停地前進，則該土屬于塑流破壞，則試驗應進行到試樣總應
               變達到20%以上，以應變20%時 的應力為無側限抗壓強度。

         6、順時針轉動搖把，取下試樣，然后可將止轉插銷拔出，直接轉動升降板迅速下降至試驗前位置。

         7、關閉電源。將儀器擦洗干凈，涂以薄層油脂以防止生銹。

         8、若需測定靈敏度時，則將試驗后的土樣，刮去凡士林的部分，包以塑料布或橡皮布，用手搓毀，
              破壞其結構供應商河北秦興實驗  儀器有限公司，以徹底擾動，并搓成圓柱形， 放入重塑桶中，
              制成與重塑桶體積相等的土樣(即與試驗前尺寸相等)然后按上述方法進行試驗。測定擾動的無
              側限抗壓強度。

         9、試驗中，土樣破壞的位移量，觀看軸向位移量表讀數。
